蜜臀aⅴ国产精品久久久国产老师,四虎永久地址www成人,波多野结衣办公室33分钟

您的位置: 首頁 > 產品展示 > 日輕氧化鋁

產品展示

大連國茂研發產品

法國Baikowski

日本Baikowski

日輕氧化鋁

日輕氫氧化鋁

低鈉氧化鋁

流動性好、粉碎性好、適應多樣的使用條件及用途

在線咨詢

全國熱線

0411-83780760

產品簡介Introduction

產品說明
　　低鈉氧化鋁具有出色的化學穩定性、電絕緣性、耐熱性、熱傳導性、硬度、機械強度等，被廣泛作為電子部件、火花塞、機械部件以及切削工具等陶瓷原料。配合各用途的需求，對燒成收縮率、燒結特性等進行管理。

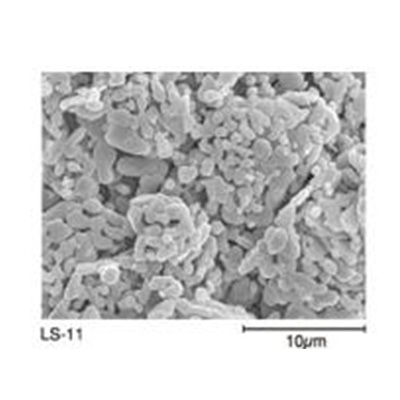

標準品質（標準粒產品）

品名	SLS-13	LS-11	LS-12	LS-13	LS-21
LOI（％）	0.02	0.02	0.02	0.02	0.01
Na₂O（％）	0.04	0.05	0.03	0.03	0.07
SiO₂（％）	0.07	0.07	0.07	0.06	0.02
Fe₂O₃（％）	0.03	0.03	0.03	0.03	0.02
Al₂O₃（％）	99.9	99.8	99.9	99.9	99.9
平均粒徑（μm）	105	55	55	55	20~40
α粒子徑（μm）	--	1～2	1～3	2～4	3～5
BET比表面積（m²/g）	--	1.5	1.2	0.9	0.6
成型密度（g/cm³）^*	--	2.03	2.10	2.12	2.26
燒結體積密度（g/cm³）^*	--	3.79	3.80	3.78	3.78
線收縮率（％）^*	--	19.2	18.7	17.7	15.9

*LS-11、LS-12、LS-13為粉碎后添加4％助溶劑、沖壓壓力：49.03MPa{500kgf/cm2}、1590°C×3hr燒成
*LS-21粉碎后添加4％助溶劑、沖壓壓力：49.03MPa{500kgf/cm2}、1640°C×3hr燒成

標準品質（微粒產品）

品名	LS-110	LS-130	LS-110F
LOI（％）	0.02	0.05	0.08
Na₂O（％）	0.05	0.03	0.05
SiO₂（％）	0.07	0.07	0.09
Fe₂O₃（％）	0.03	0.03	0.03
Al₂O₃（％）	99.9	99.9	99.9
平均粒徑（μm）	1.7	2.2	1.1
α粒子徑（μm）	1～2	2～4	1～2
BET比表面積（m²/g）	1.9	1.4	3.2
加壓體積密度（g/cm³）^*	2.22	2.31	2.29
成型密度（g/cm³）^**	2.13	2.23	2.33
燒結體積密度（g/cm³）^**	3.78	3.78	3.89
線收縮率（％）^**	18.0	16.7	15.7

*沖壓壓力：98.07MPa（1000kgf/cm2）
**添加4％助溶劑、沖壓壓力：49.03MPa（500kgf/cm2）、1640°C×3hr燒成

推薦用途
（1）火花塞（2）電子部件（IC基座、電容器）（3）半導體制造裝置構件
（4）理化學器械（5）機械部件（6）特殊耐火材料（7）觸媒載體

包裝
噸袋（1000kg）
紙袋（25kg）

熱品推薦 / Hot product
